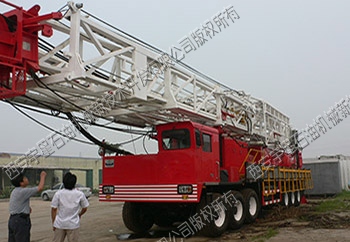

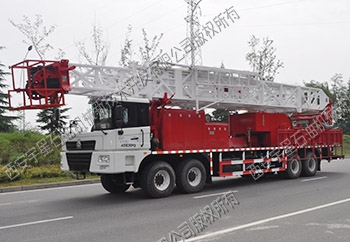

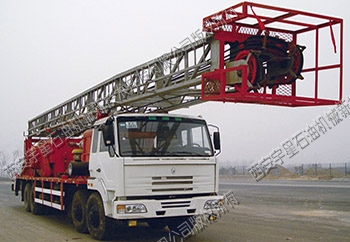

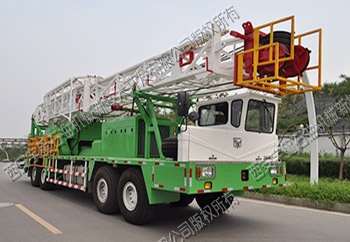

◆執行API Spec Q1、4F、7K、8C及RP500、GB3826.1、GB3826.2、GB7258、GB/T23505等相關技術標準和“3C”強制性標準。
◆整機結構合理，集裝化程度高，占地面積小。
◆底盤為重載8×8、10×8、12×8修井機專用底盤，采用液壓助力轉向系統，通過性、越野性好。
◆國產或CAT系列發動機與凱興液力傳動箱或國際名牌液力傳動箱匹配合理，傳動效率高，本質安全。
◆主剎車可采用帶剎，輔助剎車可采用氣控盤式剎車和水剎車型式。
◆轉盤傳動箱可實現正倒檔，適應各種旋轉作業，反扭矩釋放裝置保證鉆桿變形能安全釋放。

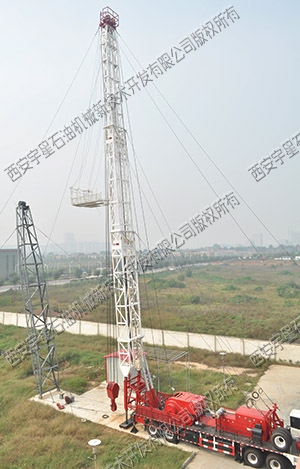

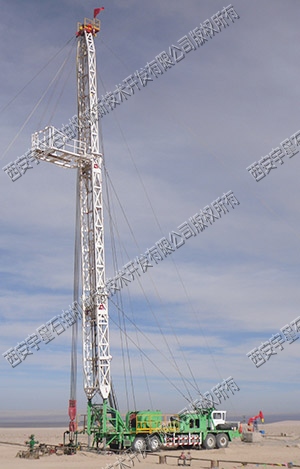

◆井架為前開口、雙節或三節套裝前傾式桅形井架，液壓起放及伸縮。
◆鉆臺為兩體伸縮式結構，便于運輸吊裝，臺面尺寸和高度可按用戶要求設計。
◆采用“以人為本”設計理念，強化安全保護和檢測措施，滿足HSE規范要求。
|
|
|
|
|
|
|
|
|
|
主要技術參數 |
|
產 品 型 號 |
X J 4 5 0 |
X J 5 5 0 |
X J 6 5 0 |
|
理論小 修 井 深 （2 - 7 / 8＂ 外 加 厚 油 管 ）m |
5500 |
7000 |
8000 |
|
理論大 修 井 深 （2 - 7 / 8＂ 鉆 桿 ）m |
4500 |
5800 |
7000 |
|
鉆 井 深 度 （4 - 1 / 2＂ 鉆 桿 ）m |
1500 |
2000 |
2500 |
|
最 大 鉤 載 k N |
1125 |
1350 |
1580 |
|
|
|||
|
發 動 機 型 號 |
I S Z 4 5 0.4 0 |
C A T3 4 0 8D I T A 或C - 1 5A T A A C |
C A T3 4 1 2D I T A 或C - 1 6A T A A C |
|
發 動 機 功 率 k W |
335 |
392/396 |
485/492 |
|
液 力 傳 動 箱 型 號 |
B Y 5 0 3 H |
S 5 6 1 0 H R |
S 6 6 1 0 H R |
|
傳 動 型 式 |
液 力+機 械 |
液 力+機 械 |
液 力+機 械 |
|
|
|||
|
井 架 高 度 m |
2 9 / 3 2 |
33 |
35 |
|
游 動 系 統 |
5 × 4 |
5 × 4 |
5 × 4/6× 5 |
|
主 大 繩 直 徑 m m |
26 |
26 |
26 |
|
大 鉤 速 度 m / s |
0.2～1.2 |
0.2～1.4 |
0.2～1.4 |
|
|
|||
|
底 盤 驅 動 形 式 |
8 × 8 |
10 × 8 |
12 × 8 |
|
接 近 角/離 去 角 |
2 6 °/ 1 7 ° |
2 6 °/ 1 7 ° |
2 6 °/ 1 8° |
|
最 小 離 地 間 隙 m m |
311 |
311 |
311 |
|
最 大 爬 坡 度 |
2 6 ° |
2 6 ° |
2 6 ° |
|
最 小 轉 彎 直 徑 m |
33 |
33 |
38 |
|
|
|||
|
轉 盤 型 號 |
Z P 1 3 5 |
Z P 1 3 5 |
Z P 1 7 5 |
|
游 車 大 鉤 型 號 |
Y G 1 1 0 |
Y G 135 |
Y G 1 60 |
|
水 龍 頭 型 號 |
S L 1 1 0 |
S L 1 35 |
S L 1 60 |
|
|
|||
|
移 運 時 外 形 尺 寸 m |
14.8×3.0×4.15 |
18.8×2.8 5×4.3 |
20.4×2.85×4.45 |
|
主 機 重 量 k g |
46000 |
55000 |
65000 |
|
附 件 重 量 k g |
≈20000 |
≈20000 |
≈20000 |
