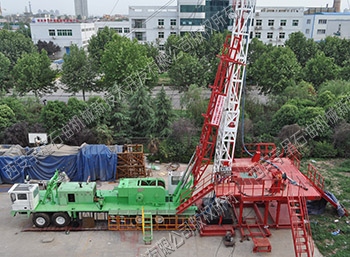

ZJ10/900CZ型車載鉆修機是我公司自主研制開發的輕型自走式多用途車載鉆修井設備之一，經過多年來的設計進步，產品更加成熟可靠，可選用多種專利技術設計和配置，該產品具有整機布置合理，移運成本低、現場安裝方便、作業性能可靠、使用維護簡單等特點。由于其主機輕便靈活，更適用于作業周期短、搬遷井次多的1000米以內的淺井鉆井和大修作業，也可用于水井鉆井。
產品特點：
◆淺井鉆井的最佳機型，鉆修兩用；
◆選用國內優質柴油機；
◆配備凱星BY系列液力傳動箱；
◆8×8加強型底盤，越野性能好；
◆絞車輔剎可選氣控盤式輔助剎車。
|
|
|
|
ZJ10/900CZ車載鉆修機主要技術參數 |
|
|
標 準 配 置 |
|
鉆井深度（4-1/2”鉆桿)(m） |
1000 |
|
大修深度(2-7/8”鉆桿)（m） |
2000 |
|
大鉤最大載荷(kN) |
900 |
|
大鉤最大提升/下降速度(m/s) |
1.5/1.6 |
|
|
|
|
動力系統 |
ISLe375.30 |
|
發動機功率(kW/HP)(2100r/min) |
275 |
|
液力傳動箱型號 |
BY352H |
|
|
|
|
底盤驅動型式 |
8×8 |
|
最小轉彎直徑/整車掃空半徑 |
28/45 |
|
最小離地間隙 |
340 |
|
接近角/離去角/最大爬坡度 |
36°/18°/20° |
|
|
|
|
絞車型式 |
單滾筒/雙滾筒 |
|
絞車功率（HP） |
350 |
|
主滾筒繩槽體直徑×長度 |
φ442×895 |
|
主滾筒主剎車形式 |
帶式 |
|
主滾筒輔助剎車 |
氣動盤式輔助剎車 |
|
絞車提升檔位 |
三正一倒 |
|
|
|
|
大繩直徑/有效繩數 |
φ26/8 |
|
井架形式 |
JJ90/34 三節伸縮 |
|
井架高度 |
29/34 |
|
最大靜載荷(kN) |
1100 |
|
二層臺高度 |
17/19.7 |
|
|
|
|
控制/照明 |
24V |
|
液壓/氣壓系統額定壓力(MPa) |
14/0.833～0.93 |
|
移運狀態外型尺寸/重量 |
14.8×3.0×4.15/42000 |
|
|
|
|
鉆臺形式 |
ZT135/5整體伸縮鉆臺 |
|
鉆臺高度/梁下凈空 |
5/4.7/3.5 |
|
|
|
|
轉盤 |
ZP135 |
|
游車大鉤 |
YG110 |
|
水龍頭 |
SL135 |
|
|
|
|
作業環境-風速(km/h)/溫度/濕度 |
110/-25℃～50℃/95% |
