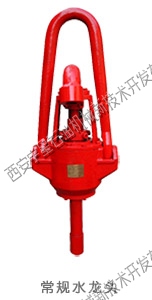

水龍頭通過提環懸掛在大鉤上，隨大鉤運行而上提下放。水龍頭下部接方鉆桿，連接井中鉆具，上部通過鵝頸管與水龍帶相連，通過其向鉆具中心導入鉆井液。水龍頭懸持旋轉著的鉆柱，承受大部乃至全部鉆柱重量，并為旋轉鉆柱提供上部軸承支撐。
|
|
|
|
|
|
水龍頭主要技術參數 |
|
產品型號 |
額定載荷（kN） |
軸承工作 載荷（kN） |
工作壓力 （MPa） |
通 徑 （mm） |
鵝 頸 管 連接螺紋 |
短節下端 連接螺紋 |
外形尺寸 （mm） |
質 量 （kg） |
|
SL50 |
750 |
400 |
35 |
40 |
2-7/8〞TBG |
3-1/2〞REG-LH (Pin) |
918×390×230 |
336 |
|
SL70 |
1100 |
900 |
35 |
50 |
1600×450×510 |
561 |
||
|
SL110 |
1125 |
1000 |
35 |
63.5 |
1632×286×510 |
680 |
||
|
SL135 |
1350 |
1000 |
35 |
76 |
6-5/8〞REG-LH |
2260×675×745 |
776 |
|
|
SL160 |
1580 |
1200 |
35 |
76 |
4-1/2〞TBG |
2400×710×610 |
985 |
|
|
SL175 |
1750 |
1200 |
35 |
76 |
2400×740×610 |
1100 |
||
|
SL225 |
2250 |
1500 |
35 |
76 |
2400×780×650 |
1300 |
||
|
SL270 |
2700 |
1700 |
35 |
89 |
2700×920×700 |
1500 |
||
|
SL315 |
3150 |
1900 |
35 |
89 |
2800×940×700 |
1800 |
||
|
SL360 |
3600 |
1900 |
35 |
102 |
2800×960×720 |
2100 |
||
|
SL450 |
4500 |
2100 |
35 |
102 |
3000×980×740 |
2500 |
